Lista 10-81: Geradores elétricos e associação de geradores

01. Tem-se um gerador de f.e.m = 12 V e resistência interna r = 2,0 Ω.

Determine:

a) a ddp em seus terminais para que a corrente que o atravessa, tenha intensidade i = 2,0 A;

b) a intensidade da corrente i para que a ddp no gerador seja U = 10V

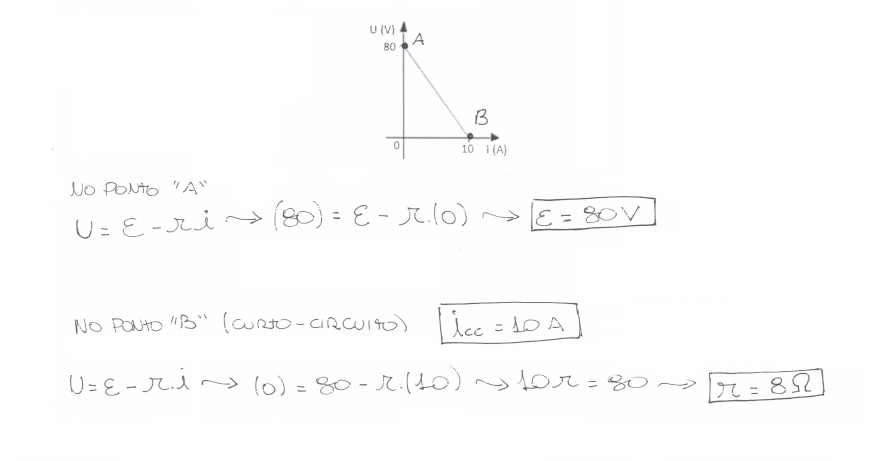

02. (UFRJ) O gráfico a seguir, representa a curva característica de um gerador. Analisando as informações do gráfico, determine:

a) a resistência interna do gerador

b) a F.E.M. e a intensidade da corrente de curto-circuito do gerador.

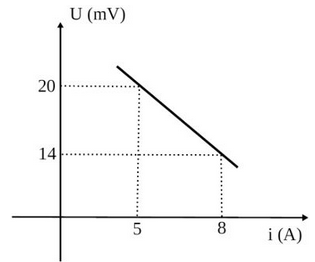

03. (UFAL) Comumente denomina-se gerador qualquer aparelho no qual a energia química, mecânica ou de outra natureza é transformada em energia elétrica. A curva característica é o gráfico que relaciona a intensidade de corrente i no gerador com a diferença de potencial (ddp) U entre seus terminais. Considerando que o gráfico a seguir representa a curva característica de um gerador hipotético, qual a intensidade da corrente de curto-circuito desse gerador?


a) 0,15 A. b) 1,5 A.	c) 15 A. d) 30 A.	e) 32 A.

a) 0,15 A.

b) 1,5 A.

c) 15 A.

d) 30 A.

e) 32 A.

04. (ENEM 2017) Em algumas residências, cercas eletrificadas são utilizadas com o objetivo de afastar possíveis invasores. Uma cerca eletrificada funciona com uma diferença de potencial elétrico de aproximadamente 10 000 V. Para que não seja letal, a corrente que pode ser transmitida através de uma pessoa não deve ser maior do que 0,01 A. Já a resistência elétrica corporal entre as mãos e os pés de uma pessoa é da ordem de 1000 Ω.

Para que a corrente não seja letal a uma pessoa que toca a cerca eletrificada, o gerador de tensão deve possuir uma resistência interna que, em relação à do corpo humano, é


a) praticamente nula. b) aproximadamente igual.	c) milhares de vezes maior. d) da ordem de 10 vezes maior.	e) da ordem de 10 vezes menor.

a) praticamente nula.

b) aproximadamente igual.

c) milhares de vezes maior.

d) da ordem de 10 vezes maior.

e) da ordem de 10 vezes menor.

05. (UEFS) O gerador elétrico é um dispositivo que fornece energia às cargas elétricas elementares, para que essas se mantenham circulando. Considerando-se um gerador elétrico que possui fem ε = 40,0V e resistência interna r = 5,0 Ω, é correto afirmar que

a) a intensidade da corrente elétrica de curto circuito é igual a 10,0 A.

b) a leitura de um voltímetro ideal ligado entre os terminais do gerador é igual a 35,0 V.

c) a tensão nos seus terminais, quando atravessado por uma corrente elétrica de intensidade i = 2,0 A, é U = 20,0 V.

d) a intensidade da corrente elétrica que o atravessa é de 5,6A, quando a tensão em seus terminais é de 12,0 V.

e) ele apresenta um rendimento de 45%, quando atravessado por uma corrente elétrica de intensidade i = 3,0 A.

06. Um determinado gerador, que possui fem 2,0 V e resistência interna 0,5 Ω, está associado em série a uma pequena lâmpada de resistência 2 Ω. Determine a tensão elétrica existente entre os terminais do gerador.


a) 1,5. b) 1,2.	c) 1,6. d) 1,8.	e) 2,0.

a) 1,5.

b) 1,2.

c) 1,6.

d) 1,8.

e) 2,0.

07. (UFRGS) Um gerador possui uma força eletromotriz de 10V. Quando os terminais do gerador estão conectados por um condutor com resistência desprezível, a intensidade da corrente elétrica no resistor é 2A. Com base nessas informações, analise as seguintes afirmativas.

I - Quando uma lâmpada for ligada aos terminais do gerador, a intensidade da corrente elétrica será 2A.

II - A resistência interna do gerador é 5Ω.

III - Se os terminais do gerador forem ligados por uma resistência elétrica de 2Ω, a diferença de potencial elétrico entre eles será menor do que 10V.

Quais das afirmativas estão corretas?


a) Apenas I. b) Apenas II.	c) Apenas I e II. d) Apenas II e III.	e) I, II e III.

a) Apenas I.

b) Apenas II.

c) Apenas I e II.

d) Apenas II e III.

e) I, II e III.

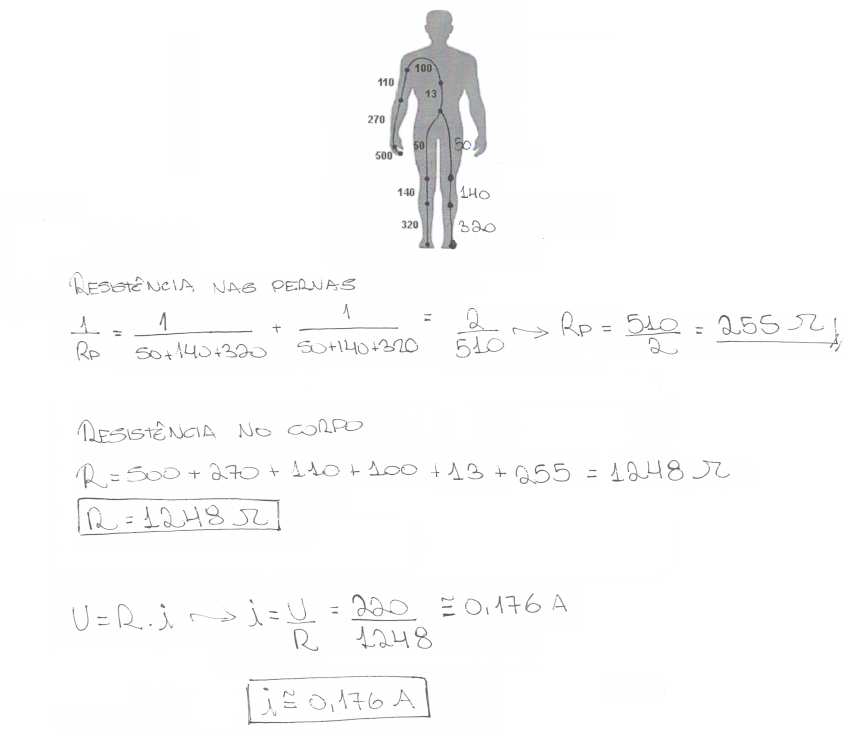

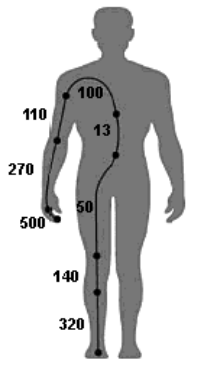

08. (Ufg 2010) Na figura, são apresentadas as resistências elétricas, em ohms, do tecido conjuntivo em cada região do corpo humano. Uma pessoa descalça apoiada sobre os dois pés na terra toca acidentalmente, com uma das mãos, um cabo elétrico de tensão 220 V em relação à terra.

Considerando o exposto e que a corrente flui apenas pelo tecido mencionado, calcule:

a) a resistência imposta pelo corpo à passagem da corrente elétrica;

b) a corrente elétrica total.

09. (EXAME NACIONAL 2008) As radiações electromagnéticas têm actualmente uma vasta gama de aplicações tecnológicas, que incluem sistemas de aquecimento, produção de energia eléctrica e telecomunicações.

Seleccione a alternativa que completa correctamente a frase seguinte.

Um painel fotovoltaico é um dispositivo que tem por objectivo produzir...

(A) ... energia eléctrica a partir de radiação electromagnética.

(B) ... calor a partir de energia eléctrica.

(C) ... radiação electromagnética a partir de energia eléctrica.

(D) ... calor a partir de radiação electromagnética.
