Aula 10-83: Leis de Kirchhoff

Leis de Kirchhoff

As leis Kirchhoff são duas regras que dizem respeito a natureza de circuitos elétricos. Conhecendo-as, temos em mãos uma potente ferramenta de análise destes circuitos.

• Primeira lei de Kirchhoff (leis dos nós): Chamamos de nó todo ponto de conexão entre três ou mais condutores. Segundo esta regra, toda a corrente que chega a um nó, sai do nó.

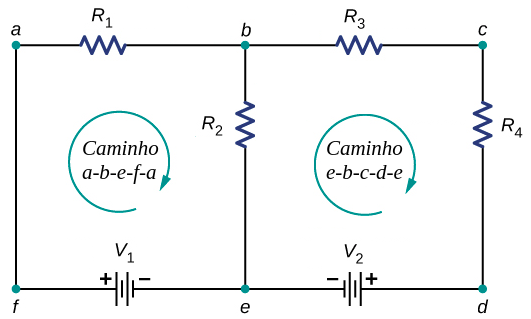

• Segunda lei de Kirchhoff (lei das malhas): Chamamos de malha um caminho que, partindo de um ponto A do circuito, retorna ao mesmo ponto; malha é, portanto, um caminho fechado em um circuíto. Segundo a segunda lei de Kirchhoff, toda a energia adquirida ao longo do caminho, é perdida antes de se chegar ao ponto A de partida.

  Ou seja, sempre que, percorrendo o caminho no sentido da corrente, encontrarmos um gerador, devemos contabilizar a tensão gerada por ele como um acréscimo de energia ao sistema; sempre que encontrarmos uma resistência devemos contabilizar a tensão operada nela como um decréscimo de energia ao sistema.
