Aula 7-58: Análise algébrica dos espelhos esféricos

Equação dos pontos conjugados (equação de gauss)

A equação de gauss é uma fórmula matemática que, em função do foco do espelho e da posição do objeto, nos permite encontrar a posição da imagem gerada.

Em que:

◦ f é foco;

◦ p é a posição do objeto (medida da abcissa);

◦ p’ é a posição da imagem (medida da abcissa).

Equação do aumento linear transversal

Esta equação nos fornece um número que é diretamente proporcional a ampliação da imagem formada.

➔ CONVENÇÃO DE SINAIS

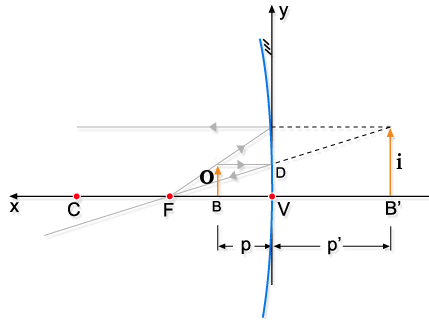

⚛ Convenção de sinal para o parâmetro foco: É, por convenção, determinado que a posição dos elementos é dada a partir dos seguintes sistemas de coordenadas apresentado abaixo. Segue daí o sinal para os focos:

⚛ Convenção de sinais para os demais parâmetros: Os parâmetros restantes possuem sinais que independem do tipo de espelho.

	o > 0 (+): Objeto direto o < 0 (-): Objeto invertido (Exceção) p > 0 (+): Objeto real p < 0 (-): Objeto virtual (Exceção) p' > 0 (+): Imagem real p' > 0 (+): Imagem virtual i > 0 (+): Imagem direita i > 0 (+): Imagem invertida
